1200nm NIR LED pro identifikaci materiálu a spektrální detekci
| Číslo dílu | GTY-3535R1200-1CC0-G1D2M |
|
Špičková vlnová délka |
1200-1250nm |
| Tolerance vlnové délky | ±50nm (přizpůsobitelné) |
| Spektrální šířka pásma (FWHM) | 50-70nm |
| Radiační výkon (mW) | 90-150mW při 350mA |
| Dopředné napětí (V) | 0.9-1.5v |
| Dopředný proud (mA) | max 700MA |
| Pozorovací úhel (stupně) | 30 stupňů / 60 stupňů / 90 stupňů / 120 stupňů |
| Typ balíčku | 3535 Keramika |
| Struktura čipu | Velký čip pro stabilní emisi |
| Tepelná odolnost | 6.5-5 |
| Celý život | Spolehlivost průmyslové-třídy za nepřetržitého provozu |
| Obrázek |
|

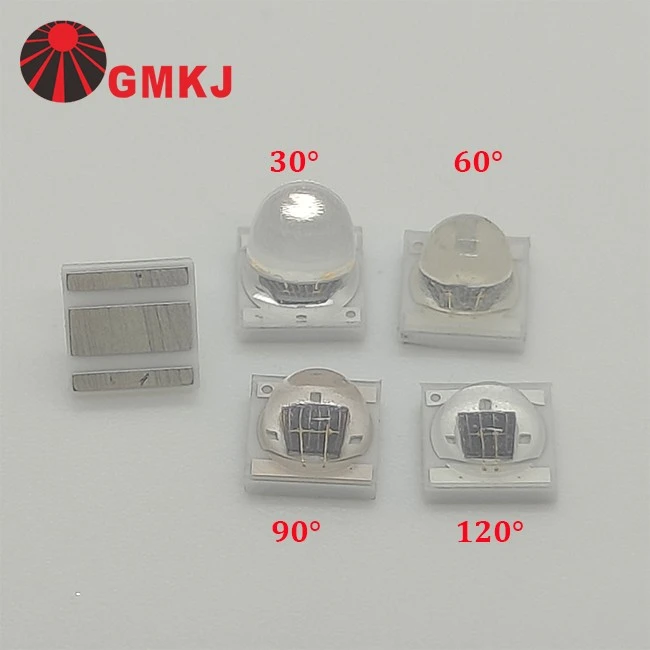

1200nm 3535 NIR LED Vzhled balení
|
|
|
| 1200nm LED paprsek 30/60/90/120 stupňů | 3535 Keramický balíček pro efektivní odvod tepla |
1200nm 3535 NIR LED modul pro systémy detekce materiálu
Optimalizovaný 1200nm spektrální výstup pro identifikaci materiálu
3535 LED pole namontované na hliníkové / měděné desce plošných spojů
1200nm 3535 LED Rozměry balení
Elektrický výkon 1200nm 3535 NIR LED
Následující elektrické údaje odrážejí typické provozní podmínky pro 1200nm 3535 NIR LED,
podpora stabilního výkonu ve spektrálních{0}}detekčních systémech.
|
Parametr |
Symbol |
Podmínky |
Min |
Prům. |
Max |
Jednotky |
| Dopředné napětí (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Tepelný odpor Spojení S Deskou (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
stupeň /W |
|
Zářivý výstup (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Špičková vlnová délka (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Teplotní koeficient dopředného napětí (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/stupeň |
|
Zpětný proud (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Úhel pohledu [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Tyto elektrické charakteristiky podporují konzistentní výstup požadovaný pro diferenciaci materiálů a analýzu spektrální odezvy. |
1200nm NIR LED aplikace v třídění a spektrální analýze
V průmyslových kontrolních a třídicích systémech závisí přesná identifikace materiálu na výběru vhodné vlnové délky NIR.
Přibližně 1200 nm vykazují různé materiály, jako jsou plasty a organické látky, odlišné absorpční chování, díky čemuž je tato vlnová délka vhodná pro úkoly klasifikace a detekce.
Mezi typické aplikace patří:
Třídění materiálu v recyklačních systémech
Kontrola potravin na základě rozdílů ve složení
Systémy strojového vidění vyžadující NIR kontrast
Kontrola a detekce průmyslové kvality
Vlastní přizpůsobení vlnové délky a konfigurace LED jsou k dispozici pro splnění specifických požadavků aplikace.
Technický list na této stránce poskytuje podrobné technické informace pro 1200nm 3535 NIR LED.
Pro komunikaci o projektu můžete také kontaktovat náš aplikační tým na adrese:
gmkj06@gmleds.com
