0,5W 3V 150Ma WHITE 5630 5730 SMD LED Chip Specs
| Název produktu | 0,5W 3V 150Ma White 5630 5730 SMD LED CHIP |
| Číslo dílu | Gc -5730 w 600-1 cz-s1a7c 4- r80 |
| Čipy značka | Čína Sanan Chips uvnitř |
| Vstup |
0,5 W 3VDC 150Ma CONSTANT CONSTANT |
| Světelná intenzita |
Pravidelně bin při 0,5 W:
|
| Účinnost osvětlení |
Pravidelný barevný koš s kolem 140-160 lm/w |
| Barva |
Podle barvy jsou k dispozici zde s balíčkem 5730 SMD LED:
|
| Moc |
Pravidelný s 0,5 W |
| Balíček materiál | PCT 5730 SMD LED PKG |
| Úhel osvětlení |
120 stupňů silikonového lepidla s plochou |
| Značka a výrobce | GMLEDS, GMKJ |
| Záruka | 4 roky |
| Služba OEM |
1. dostupné díly SKD; 2. přizpůsobené pole LED s velikostí, kterou potřebujete, je v pořádku . |
Jaký je rozdíl pro 5730 SMD LED a 5630 SMD LED?
Mezi5730 SMD LEDa5630 SMD LED- i když jejichstopa (rozložení podložky)je z velké částikompatibilní, existují důležité rozdíly:
🔍 1. Velikost a pojmenování
| Model | Skutečná velikost (L × W) |
|---|---|
| 5630 | 5,6 mm × 3,0 mm |
| 5730 | 5,7 mm × 3,0 mm |
JsouTéměř identické velikostia v mnoha případechSdílejte stejné rozložení podložky PCB.
Proto je mnoho výrobců vyrábíkompatibilní s stopouPro výměnu Drop-In .
🔌 2. Počet špendlíků
| Model | Kolíky | Poznámky |
|---|---|---|
| 5630 | Obvykle 4 kolíky | Některé modely jsouduální čip, nebo mít další podložky pro rozptyl tepla . |
| 5730 | Obvykle 2 kolíky | Standardní design jednoho čipu . |
Nějaký5630 LED má 4 podložky, aleNe všechny 4 jsou elektrická připojení- Někteří jsouTepelné nebo mechanické podložky.
Elektricky, oba obvykle používají2 aktivní kolíky: anoda a katoda.
⚡ 3. Síla a jas
5730 LEDjsou obvyklenovější a efektivnějšínež na začátku 5630 modelů .
5730často podporujevyšší proud, a dodáváVyšší jasNa stejné úrovni výkonu .
Například: 5730 LED může běžet150 mA nebo více, zatímco starší 5630 let často běží60–100 mA.
♨️ 4. Tepelný výkon
Asi 5630 LED s4 podložkyzahrnout aVyhrazená tepelná podložka, nabízí lepšírozptyl tepla.
5730 s2 podložkymůže mít stále slušný tepelný výkon v závislosti na jejich vnitřní struktuře mědi a návrhu PCB .
🔁 5. Kompatibilita
Závěr: I když 5630 má 4 kolíky a 5730 má 2, pokud jejichPozice Hlavní anody a katodové podložky se shodujíaExtra 2 podložky na 5630 jsou nekritické (pouze tepelné), lze je použítzaměnitelněNa stejném PCB .
✅ Souhrnná tabulka
| Funkce | 5630 SMD LED | 5730 SMD LED |
|---|---|---|
| Velikost | 5,6 × 3,0 mm | 5,7 × 3,0 mm |
| Počet špendlíků | 2–4 (liší se) | Obvykle 2 |
| Jas | Střední | Vyšší |
| Moc | Střední | Vyšší proud schopný |
| Tepelný design | Může mít další podložku | Závisí na designu |
| Kompatibilita podložky | Často kompatibilní | Často kompatibilní |

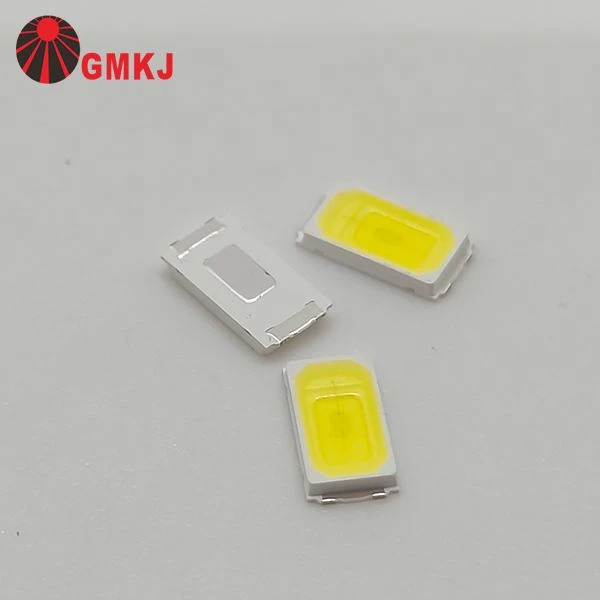

0,5W 3V 150Ma White 5630 5730 SMD LED CHIPObrázek
 |
 |
| Bílá barva 5730 SMD LED | Jedna barva 5730 SMD LED, jako jsou červené, zelené, modré a jantarové barvy |
LED PCBA práce od GMKJ
0,5W 3V 150Ma WHITE 5630 5730 SMD LED LED CHIP Dimension
0,5W 3V 150Ma White 5630 5730 SMD LED CHIPElektrické specifikace
|
Parametr |
Symbol |
Podmínky |
Min |
AVG . |
Max |
Jednotky |
|
Napětí dopředu |
VF |
IF=150 ma |
2.80 |
-- |
3.40 |
V |
|
Spojení tepelného odporu na desku |
RΘJ-B |
IF=150 ma |
-- |
8 |
-- |
stupeň /w |
|
Světelný tok |
Φv |
IF=150 ma |
70 |
75 |
lm |
|
|
Teplota barev |
Cct |
IF=150 ma |
6000 |
6500 |
K |
|
|
CRI |
Ra |
IF=150 ma |
80 |
-- |
-- |
-- |
|
Teplotní koeficient dopředného napětí |
∆VF/∆T |
IF=150 ma |
−− |
-2 |
−− |
MV/ stupeň |
|
Reverzní proud |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Zobrazení úhlu |
2Θ1/2 |
IF=150 ma |
−− |
120 |
−− |
Deg |
0,5W 3V 150Ma WHITE 5630 5730 SMD LED čipové aplikace
0,5W 3V 150Ma White 5630 5730 SMD LED CHIPAplikace
LED žárovky
Vedené světlo
LED indikátorová světla
Světla stolu LED
LED světla trubek
LED vnitřní světla
