Bílá barva 9Vdc 5W 5050 SMD LED dioda Spec
| Název produktu | Bílá barva 9Vdc 5W 5050 SMD LED dioda |
| Číslo dílu | GE-5050WXXX-3C3Z-J2B2D0-R70 |
| Značka chipsů | Čínské chipsy Sanan |
| Značka výrobce na štítku |
GMKJ LED, TOP 100 výrobců LED diod v Číně od roku 2013 Vyrobeno společností Guangmai Technology Co., Ltd v Shenzhenu v Číně |
| Vstup |
Vstup 9Vdc 450mA |
| Světelný/zářivý tok |
650-700lm při 450mA |
| Účinnost osvětlení | 200-220lm/w při jmenovitém výkonu 1W, vstup 120mA |
| Vlnová délka/Barva |
Bílá barva: 2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K CRI>70, SDCM<5 |
| Moc |
5 Watt |
| Materiál obalu |
EMC 5050 smd LED s oběma stejnými podložkami v plošném spoji |
| Úhel osvětlení |
Úhel osvětlení 120 stupňů |
| Cena | Pro cenu a další podrobnosti prosím kontaktujte GMKJ |
| Minimální objednané množství |
Záleží na skladové dostupnosti: Pokud máme připraveny k odeslání zásoby, pak je zde přijatelných i 100 ks s účelem testování vzorků. Pokud není skladem, potřebujeme minimální objednací množství alespoň 10 000 ks. |
| Záruka | 4 roky |
| OEM servis |
1. K dispozici díly SKD; 2. Přizpůsobené pole LED s velikostí, kterou potřebujete, je zde v pořádku. |

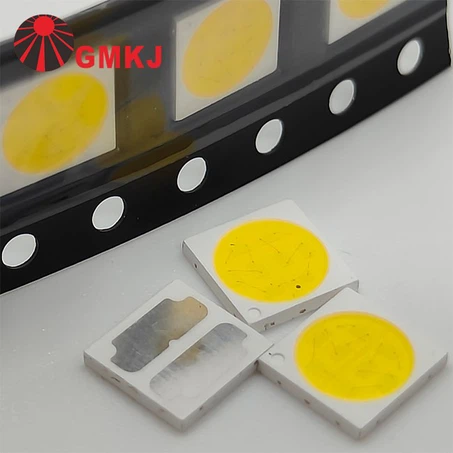

GMKJ EMC 5050 SMD LED plná řadaObrázek
 |
 |
| Kulatá LED dioda LES EMC 5050 smd | Čtvercová LED dioda LES EMC 5050 smd |
Hliníková LED PCBA sestavená GMKJ (výkres PCB a kusovník poskytnutý našimi klienty)
Bílá barva 9Vdc 5W 5050 SMD LED diodaDimenze
Bílá barva 9Vdc 5W 5050 SMD LED dioda Elektrické specifikace
|
Parametr |
Symbol |
Podmínky |
Min |
Prům. |
Max |
Jednotky |
|
Dopředné napětí (正向压降) |
VF |
IF=120mA |
8.6 |
-- |
9.0 |
V |
|
Dopředné napětí (正向压降) |
VF |
IF=450mA |
8.8 |
-- |
9.4 |
V |
|
Světelný tok (光通量) |
Φv |
IF=120mA |
190 |
210 |
lm |
|
|
Světelný tok (光通量) |
Φv |
IF=450mA |
650 |
700 |
lm |
|
|
Účinnost osvětlení (光效) |
Lm/W |
IF=120mA |
200 |
220 |
Lm/W |
|
|
Tolerance barev 色容差 |
IF=450mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
Ra |
IF=450mA |
70 |
-- |
-- |
-- |
|
Teplotní koeficient dopředného napětí (正向压降之温度系数) |
∆VF/∆T |
IF=450mA |
−− |
-2 |
−− |
mV/stupeň |
|
Zpětný proud (反向漏电流) |
IR |
VR=15V |
−− |
−− |
10 |
μ A |
|
Tepelná odolnost Spojení S Pájecí Podložkou (热阻) |
RΘJ-S |
IF=450mA |
-- |
3 |
-- |
stupeň /W |
|
Úhel pohledu [1] (发光角度) |
2Θ1/2 |
IF=450mA |
−− |
120 |
−− |
Deg |
■Teplota barev 色温 IF=120 mA TA =25 stupeň
|
Parametr |
Symbol |
Podmínky |
Min |
Prům. |
Max |
Jednotky |
|
PN: GE-5050W270-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
2700 |
-- |
K |
|
PN: GE-5050W300-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3000 |
-- |
K |
|
PN: GE-5050W350-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3500 |
-- |
K |
|
PN: GE-5050W400-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
4000 |
-- |
K |
|
PN: GE-5050W500-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5000 |
-- |
K |
|
PN: GE-5050W570-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5700 |
-- |
K |
|
PN: GE-5050W650-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
6500 |
-- |
K |
|
Tolerance barev 色容差 |
IF=120mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
Ra |
IF=120mA |
70 |
-- |
-- |
-- |
Proč potřebujeme pro automobilová světla používat 9vdc napěťový vstup 5050 smd LED namísto 3vdc nebo 6vdc?
Proč používat 9VDC 5050 SMD LED namísto 3VDC nebo 6VDC pro automobilové osvětlení?
Lepší kompatibilita s automobilovými energetickými systémy
Typický automobilový elektrický systém běží na12–14.4V.
Použití 9V LED umožňuje konstruktérům řídit1 LED + malý odporpřímo z autobaterie.
Potřebujete 3V LED4 LED v sériiaby odpovídalo napětí.
Potřebujete 6V LED2 LED v sérii.
S 9V LED je design mnohem jednodušší a šetří místo na PCB.
Nižší teplo na rezistorech / lepší účinnost
Při použití 12–14V vstupu, dodatečné napětí (rozdíl mezi LED VF a napájecím napětím) klesá na rezistoru.
9V LED diody →malý pokles napětí, nižší ztráta výkonu rezistoru
3V / 6V LED diody →větší poklesvyšší teplo a nižší účinnost
Takže 9V LED zlepšují tepelný výkon a energetickou účinnost.
Stabilnější výkon pod kolísáním napětí
Automobilová prostředí mají časté napěťové špičky a poklesy.
9V LED poskytujíširší bezpečné provozní rozpětízajišťující, že proud LED zůstane stabilní s malými odchylkami v napájení.
Jednodušší obvod ovladače a nižší náklady
S menším počtem LED v sérii a menším rezistorem se design ovladače zjednoduší:
Méně součástek
Nižší náklady na kusovník
Vyšší spolehlivost (obzvláště důležité pro automobilové žárovky)
Lepší jednotnost pro více{0}}LED moduly
Použití 9V LED usnadňuje dosažení:
konzistentní jas
vyvážené rozložení proudu
zlepšená celková spolehlivost světelných modulů (zadní světla, DRL, vnitřní světla)
Shrnutí (jednoduché):
LED diody 9V 5050 lépe odpovídají automobilovým 12V systémům, snižují tepelné ztráty, zjednodušují návrh obvodu a zlepšují spolehlivost.
To je důvod, proč jsou 9V LED často preferovány před 3V nebo 6V typy pro automobilové osvětlení.
Hledáte další podrobnosti
Z této stránky si můžete stáhnout datový list pro související LED diody SMD.
Pokud potřebujete další podrobnosti, jako je cena, minimální množství objednávky, stav zásob a dodací lhůta, kontaktujte přímo LED diody GMKJ!
